Højtryksstempelvandpumpe: Komplet teknisk vejledning og applikationer

Forståelse af højtryksstempelvandpumpeteknologi

A højtryks stempel vandpumpe repræsenterer en af de mest pålidelige og effektive løsninger til generering af højtryksvandstrøm i industrielle applikationer. I modsætning til konventionelle centrifugalpumper anvender stempelpumper positiv fortrængningsteknologi til at levere ensartede trykniveauer uanset flowvariationer, hvilket gør dem uundværlige i krævende miljøer, hvor præcision og kraft er altafgørende.

Det grundlæggende design af disse pumper går over et århundrede tilbage, men moderne teknik har forvandlet dem til sofistikerede maskiner, der er i stand til at generere tryk, der overstiger 40.000 PSI (2.758 bar) i specialiserede konfigurationer. Denne bemærkelsesværdige egenskab stammer fra den frem- og tilbagegående bevægelse af præcisionsbearbejdede stempler i forseglede kamre, hvilket skaber diskrete mængder af trykvand med hver slagcyklus.

Det, der adskiller stempelpumper fra stempelpumper, ligger primært i tætningsarrangementet. I et stempelpumpedesign forbliver tætningselementet stationært, mens stemplet bevæger sig gennem det, hvorimod stempelpumper har en bevægelig tætning fastgjort til selve stemplet. Denne tilsyneladende subtile forskel resulterer i væsentligt forbedret holdbarhed og tryktolerance, da den statiske tætning i stempelpumper oplever mindre slid og kan fremstilles af mere robuste materialer.

Kernekomponenter og arbejdsmekanisme

Stempelsamlingen

Selve stemplet udgør hjertet i pumpesystemet. Disse cylindriske komponenter er typisk fremstillet af keramik, rustfrit stål eller specialiserede coatede legeringer og gennemgår præcisionsslibning for at opnå overfladefinish inden for 0,4 mikrometer Ra . Denne enestående glathed minimerer friktionen mod tætningen og forhindrer for tidligt slid, hvilket direkte påvirker pumpens levetid og effektivitet.

Keramiske stempler har vundet særlig fremtræden i de seneste år på grund af deres enestående hårdhedsgrad på 1.200-1.400 HV (Vickers hårdhed) og fremragende korrosionsbestandighed. Når du behandler slibende medier eller arbejder i kemisk aggressive miljøer, kan keramiske stempler forlænge serviceintervallerne med 300-500 % sammenlignet med traditionelle metalalternativer.

Ventilsystemer og flowdynamik

Højtryks stempelvandpumper anvender sofistikerede ventilarrangementer til at styre indløbs- og afgangsstrømme. Den mest almindelige konfiguration bruger fjederbelastede skive- eller kugleventiler konstrueret af hærdet rustfrit stål eller wolframcarbid. Disse ventiler skal reagere hurtigt på trykforskelle, åbne og lukke inden for millisekunder for at opretholde floweffektiviteten.

Sugeventilen åbner under stemplets tilbagetrækningsslag, hvilket tillader atmosfærisk tryk at fylde kammeret med vand. Ved initiering af fremadslag lukker sugeventilen øjeblikkeligt, mens udløbsventilen åbner, hvilket tvinger vand gennem udløbet ved forhøjet tryk. Denne vekslende cyklus genererer den pulserende flowkarakteristik for stempelpumper, der typisk arbejder ved hastigheder mellem 100-500 RPM til tunge industrienheder.

Krafttransmission og drivsystemer

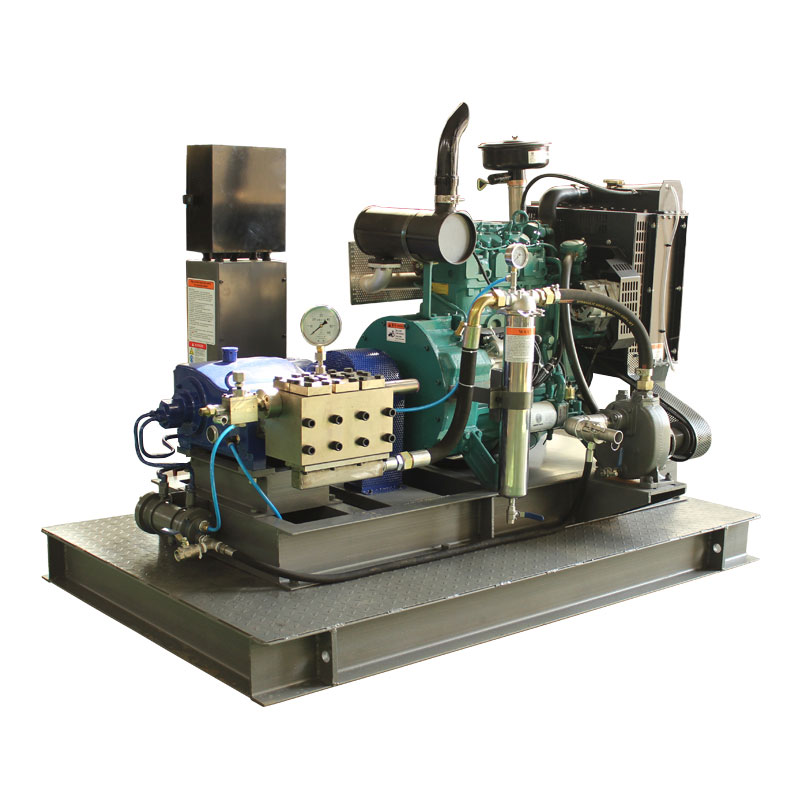

Moderne stempelpumper integrerer forskellige drivmekanismer afhængigt af anvendelseskrav. Elektriske motordrev dominerer stationære installationer og tilbyder ensartet ydeevne med op til effektivitetsgevinster 85-92 % . Til mobile eller fjerntliggende applikationer giver dieselmotorer autonom drift med effektydelser fra 15 HK til over 500 HK i industrielle systemer.

Krumtapakselmekanismen konverterer rotationsbevægelse til frem- og tilbagegående stempelbevægelse. Krumtapakslens design varierer fra simple enkelt-kast-konfigurationer til enkelt-stempelpumper til komplekse fler-kast-arrangementer, der imødekommer 3, 5 eller 7 stempler . Konfigurationer med flere stempel giver betydeligt jævnere flow med reduceret pulsering, hvilket ofte opnår ensartet flow inden for ±5 % variation.

Ydelseskarakteristika og tekniske specifikationer

Forståelse af ydeevnen af højtryksstempelvandpumper muliggør korrekt valg til specifikke applikationer. Disse pumper udviser karakteristiske driftsegenskaber, der adskiller dem fra andre pumpeteknologier.

Tryk- og flowforhold

Stempelpumper opretholder næsten konstante strømningshastigheder uanset afgangstryk, et definerende træk ved positiv fortrængningsteknologi. Flowkapaciteten afhænger primært af stempeldiameter, slaglængde og driftshastighed. Standard industrienheder leverer typisk flow mellem 5-200 liter i minuttet mens der genereres pres fra 1.000-15.000 PSI .

Forholdet mellem disse parametre følger den fundamentale forskydningsligning. For en enkeltvirkende enkelt-stempelpumpe er teoretisk flow lig med stemplets tværsnitsareal ganget med slaglængde og slagfrekvens. Det faktiske leverede flow står dog for volumetrisk effektivitet, som typisk spænder fra 85-95 % i velholdte pumper, der tager højde for ventillækage og væskekompression.

Effektivitet og energiforbrug

Den samlede pumpeeffektivitet omfatter volumetriske, mekaniske og hydrauliske komponenter. Moderne højtryks stempel vandpumper opnår total effektivitet mellem 70-85 % på tværs af deres driftsområde. Dette præstationsniveau overstiger væsentligt centrifugalalternativer ved håndtering af højtryksapplikationer, hvor centrifugaleffektiviteten ofte falder til under 50 % ved forhøjet tryk.

Energiforbruget skalerer direkte med tryk- og flowkrav. En pumpe, der leverer 50 l/min ved 1.000 bar kræver ca 85 kW af indgangseffekt, forudsat 80 % samlet effektivitet. Forståelse af disse strømkrav sikrer korrekt elektrisk infrastruktur eller motorstørrelse til påtænkte anvendelser.

Industrielle applikationer og brugssager

Højtryks stempelvandpumper tjener kritiske funktioner på tværs af forskellige industrisektorer. Deres evne til at generere koncentreret energi i vandstråler muliggør anvendelser umulige med konventionelle rengørings- eller behandlingsmetoder.

Overfladeforberedelse og rengøring

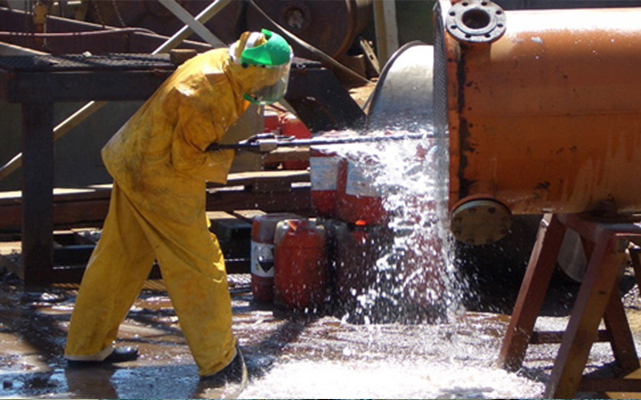

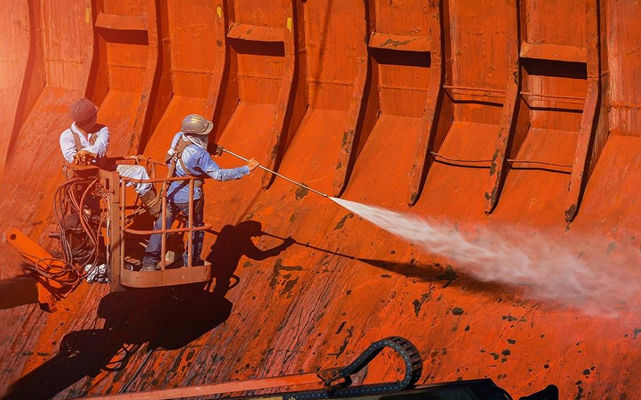

Industriel rengøring repræsenterer det største anvendelsessegment for disse pumper. Højtryksvandblæsning fjerner belægninger, korrosion og forurenende stoffer fra overflader uden kemiske opløsningsmidler. Skibsskrogrensningsoperationer bruger pumper, der genererer 3.000-5.000 PSI at fjerne marin vækst og forberede overflader til overmaling, færdiggørelse af job 60-70 % hurtigere end manuelle metoder.

Betonhydronedrivning anvender ultrahøjtryksvandstråler kl 15.000-25.000 PSI at selektivt fjerne forringet beton og samtidig bevare forsvarligt materiale og armeringsstål. Denne teknik tilbyder overlegne bindingsegenskaber til reparationer sammenlignet med mekaniske fjernelsesmetoder, hvor undersøgelser viser 25-30 % forbedret vedhæftning ved efterfølgende betonlægning.

Anvendelser i olie- og gasindustrien

Petroleumssektoren er i vid udstrækning afhængig af højtryks stempelvandpumper til flere kritiske operationer. Brøndstimulering gennem hydraulisk frakturering kræver pumper, der er i stand til at levere proppant-fyldt væske ved tryk, der overstiger 10.000 PSI ind i underjordiske formationer. Moderne frakturflåder inkorporerer flere højhestekræfter pumper, der arbejder parallelt for at opnå strømningshastigheder, der overgår 100 tønder i minuttet .

Rengøring af rørledninger og inspektionsforberedelse bruger højtryksvandstråler til at fjerne paraffinaflejringer, kalkopbygning og interne korrosionsprodukter. Denne vedligeholdelsesapplikation sikrer rørledningsintegritet og optimal strømningskapacitet, hvor rengøringsoperationer typisk udføres ved tryk mellem 5.000-12.000 PSI afhængig af aflejringsegenskaber og rørmateriale.

Fremstillings- og forarbejdningsoperationer

Præcisionsskæring og -bearbejdning udnytter den erosive kraft fra højhastighedsvandstråler. Vandstråleskæresystemer, der opererer kl 40.000-60.000 PSI kan skære igennem metaller, kompositter og sten med tolerancer indeni ±0,1 mm . Disse koldskæringsprocesser eliminerer varmepåvirkede zoner og termisk forvrængning forbundet med traditionelle skæremetoder.

Tryktestning og lækagedetektionsprocedurer i produktionskvalitetskontrol afhænger af pålidelige højtryksvandkilder. Hydrostatisk test af trykbeholdere, rørledninger og komponenter kræver kontrolleret tryksætning til 1,5 gange design arbejdstryk, med stempelpumper, der giver den præcise trykkontrol, der er nødvendig for nøjagtige testprotokoller.

Minedrift og konstruktion

Minedrift i hård sten bruger højtryksvandstråler til skæring og fragmentering. Denne teknik, kendt som hydromekanisk skæring, reducerer støvdannelse ved 80-90 % sammenlignet med mekanisk skæring og samtidig eliminerer behovet for eksplosiv sprængning i følsomme miljøer. Pumper til disse applikationer fungerer typisk i 10.000-20.000 PSI serie med specialiserede dysedesign, der optimerer jetkohærens.

Udvælgelseskriterier og retningslinjer for størrelse

Korrekt pumpevalg sikrer optimal ydeevne, pålidelighed og omkostningseffektivitet. Flere faktorer påvirker specifikationsprocessen, hvilket kræver systematisk evaluering af ansøgningskrav.

Trykbehovsanalyse

Bestemmelse af det nødvendige driftstryk repræsenterer det primære udvælgelseskriterium. Trykkrav stammer fra den specifikke anvendelse, materialeegenskaber og den ønskede forarbejdningshastighed. Overvej disse typiske trykområder:

• Let rengøring og vask: 1.000-2.000 PSI
• Industriel overfladebehandling: 3.000-8.000 PSI
• Belægningsfjernelse og betonrensning: 8.000-15.000 PSI
• Hydronedrivning og skæring: 15.000-25.000 PSI
• Ultrahøjtryksapplikationer: 25.000-40.000 PSI

Flowhastighedsbestemmelse

Flowkapacitet påvirker direkte behandlingshastighed og systemproduktivitet. Beregn det nødvendige flow baseret på:

1. Overfladeareal, der skal behandles pr. tidsenhed
2. Antal samtidigt fungerende dyser eller værktøj
3. Påkrævet afstandsafstand og jetspredningsegenskaber
4. Krav til materialefjernelseshastighed

En fælles retningslinje for dimensionering foreslår tildeling 1-2 GPM (gallons pr. minut) tomme rengøringsbanebredde til overfladebehandlingsapplikationer. For præcisionsskæring afhænger flowkravene af skærebredde og skærehastighedsspecifikationer.

Overvejelser om materialekompatibilitet

Pumpematerialer skal modstå både den pumpede væske og miljømæssige forhold. Standardkonfigurationer bruger:

• 316 rustfrit stål: Standard for vand og let ætsende væsker
• Duplex/Super Duplex Rustfri: Forbedret korrosionsbestandighed til aggressive miljøer
• Belagte komponenter: Keramiske eller specialiserede belægninger til slibende medier
• Specialiserede legeringer: Til høje temperaturer eller kemisk aggressive applikationer

Vedligeholdelsesprotokoller og fejlfinding

Proaktiv vedligeholdelse sikrer vedvarende pumpeydelse og forhindrer kostbar uplanlagt nedetid. Implementering af systematiske vedligeholdelsesprocedurer forlænger pumpens levetid og bevarer effektiviteten inden for designspecifikationerne.

Forebyggende vedligeholdelsesplan

Etabler vedligeholdelsesintervaller baseret på driftstimer og applikationsgrad. Typiske anbefalinger omfatter:

• Dagligt: Inspicer olieniveauer, kontroller for utætheder, overvåg vibrationer og temperatur
• Ugentligt: Bekræft remspændingen, inspicér indløbssilen, kontroller kalibreringen af trykmåleren
• Månedligt: Udskift oliefilteret, inspicér ventilens tilstand, kontroller stempeloverfladen
• Kvartalsvis: Udskift olie, inspicer tætninger og pakninger, kontroller sikkerhedsaflastningsventilens funktion
• Årligt: Fuldfør udskiftning af tætning, inspicer krumtapakslens lejer, bekræft justeringen

Fælles driftsmæssige problemer

Forståelse af typiske fejltilstande muliggør hurtig diagnose og korrektion:

Vandkvalitetsstyring

Indløbsvandkvaliteten påvirker pumpens levetid og vedligeholdelseshyppighed markant. Implementer disse vandbehandlingsmetoder:

• Oprethold indløbsfiltrering kl 50-100 mesh minimum for at forhindre partikelskader
• Kontroller vandhårdheden nedenfor 200 ppm for at forhindre kalkaflejring
• Hold pH mellem 6,5-8,5 for at minimere korrosion
• Eliminer frit klor, hvor det er muligt, for at forlænge tætningens levetid
• Installer blødgørende eller omvendt osmosesystemer til udfordrende vandkilder

Sikkerhedsovervejelser og operationel bedste praksis

Højtryksvandsystemer udgør betydelige sikkerhedsrisici, der kræver omfattende beskyttelsesforanstaltninger. Vandstråler ved driftstryk kan trænge ind i huden og forårsage alvorlig skade, mens udstyrsfejl kan resultere i farligt projektiludløsning.

Krav til personalebeskyttelse

Operatører skal bruge passende personlige værnemidler skaleret til driftstryk:

• Øjenbeskyttelse: Sikkerhedsbriller eller ansigtsskærme klassificeret til højtryksanvendelser
• Kropsbeskyttelse: Kraftig beskyttelsestøj, læder eller forstærkede materialer
• Håndbeskyttelse: Handsker i handske-stil, der rækker ud over håndledsbeskyttelse
• Fodbeskyttelse: Stålstøvler med skridsikre såler
• Høreværn: Ørepropper eller -kufferter til vedvarende støjeksponering ovenfor 85 dB

Systemsikkerhedsfunktioner

Moderne pumpeinstallationer indeholder flere sikkerhedsmekanismer:

1. Overtryksventiler: Automatisk overtrykssikring indstillet til 110 % maksimalt driftstryk
2. Aflastningsventiler: Omdiriger flow til bypass, når triggerfrigivelse reducerer efterspørgsel efter nedstrøms
3. Trykafbrydere: Elektriske låse forhindrer drift uden for sikre parametre
4. Beskyttelseslåse: Fysiske barrierer forhindrer adgang til roterende komponenter
5. Nødstop: Tilgængelige nedlukningskontroller til øjeblikkelig systemdeaktivering

Fremtidige tendenser og teknologiske udviklinger

Højtryksstempelvandpumpeindustrien fortsætter med at udvikle sig med teknologiske fremskridt, der forbedrer effektivitet, pålidelighed og operationel intelligens.

Smart pumpeteknologi

Integration af IoT-sensorer og prædiktiv analyse muliggør tilstandsbaserede vedligeholdelsesstrategier. Realtidsovervågning af vibrationssignaturer, temperaturprofiler og trykmønstre gør det muligt for algoritmer at forudsige komponentfejl 2-4 uger før hændelsen, planlægning af vedligeholdelse under planlagte udfald i stedet for nødstop.

Energieffektivitetsforbedringer

Integration med variabel frekvensdrev (VFD) muliggør modulering af pumpehastighed, der matcher output til efterspørgsel. Denne evne reducerer energiforbruget med 20-40 % i applikationer med variable belastningsprofiler sammenlignet med drift med konstant hastighed med bypass-recirkulation. Avancerede VFD-systemer muliggør også soft-start-funktionalitet, hvilket reducerer mekanisk stress under opstart af 60-70 % .

Avancerede materialer og belægninger

Forskning i keramiske matrixkompositter og diamantlignende kulstofbelægninger lover yderligere forlængelse af komponenternes levetid. Eksperimentelle stempler, der anvender siliciumcarbidkompositter, demonstrerer 5-10 gange forbedret slidstyrke sammenlignet med konventionel keramik, hvilket potentielt forlænger tætningsskifteintervallerne ud over 10.000 driftstimer i rent vand applikationer.

Ofte stillede spørgsmål

Q1: Hvad er den typiske levetid for en højtryksstempelvandpumpe?

Med korrekt vedligeholdelse fungerer stempelpumper af industrikvalitet pålideligt til 15-25 år . Større eftersyn finder typisk sted hver 8.000-12.000 timer drift, der involverer udskiftning af tætning, renovering af ventiler og lejeinspektion. Den faktiske levetid afhænger i høj grad af vandkvalitet, driftstryk i forhold til maksimal bedømmelse og vedligeholdelsesomhu.

Q2: Hvordan bestemmer jeg den rigtige pumpestørrelse til min applikation?

Beregn krav ved at identificere dit nødvendige tryk (PSI/bar) og flowhastighed (GPM/L/min). Tryk afhænger af rengørings- eller skæreopgaven, mens flow bestemmer forarbejdningshastigheden. Multiplicer tryk med flow og divider med en konstant for at estimere den nødvendige hestekræfter. Rådfør dig med applikationsspecifikke retningslinjer eller tekniske specialister for at verificere beregninger og tage højde for systemtab.

Q3: Hvorfor mister min pumpe tryk under drift?

Tryktab indikerer typisk slidte ventiler, beskadigede tætninger eller indløbsbegrænsninger. Tjek først indløbssi for tilstopning, da dette er den mest almindelige årsag. Hvis indløbet er klart, skal du inspicere afgangsventilerne for slitage eller snavs, hvilket forhindrer korrekt placering. Tætningsslid tillader intern lækage, hvilket reducerer udgangstrykket, samtidig med at normal pumpelyd og vibrationer opretholdes.

Q4: Kan stempelpumper håndtere slibende væsker?

Standard stempelpumper er designet til rent vand eller let forurenede væsker. Slibeapplikationer kræver specialiserede konfigurationer med hærdede stempler, wolframcarbidventiler og forbedret filtrering. Nogle producenter tilbyder specifikke slibende pumper med keramiske stempler og specialiserede tætningsmaterialer. Forbehandlingsfiltrering fjerner partikler ovenfor 25 mikron er afgørende for enhver slibende påføring.
